Z型：即XTD-_MZ普通型系列補償模塊，該系列產品嚴格按國標GB/T
15576-2008《低壓成套無功功率補償裝置》生產，
斷路器短路 保護分斷能力≥6KA，電容器本體嚴格按GB/T
12747《自愈式低壓電壓并聯電容器》條款要求生產。
XTD-_MZ系列補償模塊包括：新普通型和普通型升級版干式/油式補償模塊，主要由智能測控單元，晶閘管復合開關電路，斷路器，兩臺(△型)或一臺(Y型)低壓電力電容器構成；每臺模塊可實現多組電容分別投切功能�！居褪诫娙莶捎贸啬樵牧�，油浸或微晶蠟為介質；干式電容采用國產高溫膜為原材料，充氣或環氧樹脂為介質，無泄漏、防爆】
普通型升級版是普通型的升級系列，新增性能如下：
■升級版外觀更加精美；軟、硬件更加完善；
■數碼管顯示界面升級版為液晶顯示界面。

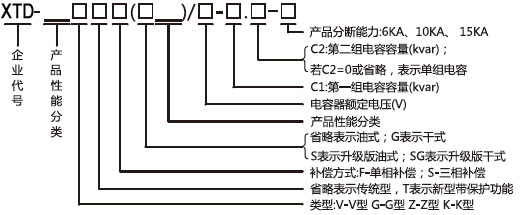

二、產品型號及規格命名
|
補償
方式 |
容量
(kvar) |
名稱 |
產品型號及規格 |
|
新版普通型 |
普通型升級版油式 |
普通型升級版干式 |
|
共補
△ |
20+20 |
共補
模塊 |
XTD-__MZS/450-20.20 |
XTD-__MZS(S)/450-20.20 |
XTD-__MZS(SG)/450-20.20 |
|
20+10 |
XTD-__MZS/450-20.10 |
XTD-__MZS(S)/450-20.10 |
XTD-__MZS(SG)/450-20.10 |
|
15+10 |
XTD-__MZS/450-15.10 |
XTD-__MZS(S)/450-15.10 |
XTD-__MZS(SG)/450-15.10 |
|
10+10 |
XTD-__MZS/450-10.10 |
XTD-__MZS(S)/450-10.10 |
XTD-__MZS(SG)/450-10.10 |
|
10+5 |
XTD-__MZS/450-10.5 |
XTD-__MZS(S)/450-10.5 |
XTD-__MZS(SG)/450-10.5 |
|
5+5 |
XTD-__MZS/450-5.5 |
XTD-__MZS(S)/450-5.5 |
XTD-__MZS(SG)/450-5.5 |
|
控制32臺共補模塊 |
普通型控制器 |
XTD-GT |
|
升級版控制器 |
XTD-GT(S)【自帶16臺電容模塊狀態顯示功能】 |
|
諧波監測型控制器 |
XTD-FT(H)【自帶諧波監測功能】 |
|
組合式控制器 |
XTD-FT(Z)【自帶數顯表、諧波監測和24臺電容狀態顯示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自帶USB接口、數據存儲統計和諧波監測功能】 |
|
XTD-FT(U3)【自帶電容投切狀態指示、USB接口、數據存儲統計和諧波監測功能】 |
|
觸摸屏式控制器 |
XTD-FT(U) 【觸摸屏式、自帶USB接口、數據存儲統計和諧波監測功能】 |
|
多功能配電測控儀 |
XTD-FT(6ZB)【自帶數據存儲統計和諧波監測功能】 |
|
指示32臺 |
電容投切狀態指示器 |
XTD-__MXH【可指示32臺共補和24臺分補模塊電容投切狀態】 |
|
分補
Y |
30 |
分補
模塊 |
XTD-__MZF/250-30 |
XTD-__MZF(S)/250-30 |
XTD-__MZF(SG)/250-30 |
|
25 |
XTD-__MZF/250-25 |
XTD-__MZF(S)/250-25 |
XTD-__MZF(SG)/250-25 |
|
20 |
XTD-__MZF/250-20 |
XTD-__MZF(S)/250-20 |
XTD-__MZF(SG)/250-20 |
|
15 |
XTD-__MZF/250-15 |
XTD-__MZF(S)/250-15 |
XTD-__MZF(SG)/250-15 |
|
10 |
XTD-__MZF/250-10 |
XTD-__MZF(S)/250-10 |
XTD-__MZF(SG)/250-10 |
|
5 |
XTD-__MZF/250-5 |
XTD-__MZF(S)/250-5 |
XTD-__MZF(SG)/250-5 |
|
控制23臺分補模塊 |
普通型控制器 |
XTD-FT |
|
升級版控制器 |
XTD-FT(S) 【自帶16臺電容模塊狀態顯示功能】 |
|
諧波監測型控制器 |
XTD-FT(H) 【自帶諧波監測功能】 |
|
組合式控制器 |
XTD-FT(Z) 【自帶數顯表、諧波監測和電容狀態顯示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自帶USB接口、數據存儲統計和諧波監測功能】 |
|
XTD-FT(U3)【自帶電容投切狀態指示、USB接口、數據存儲統計和諧波監測功能】 |
|
觸摸屏式控制器 |
XTD-FT(U) 【觸摸屏式、自帶USB接口、數據存儲統計和諧波監測功能】 |
|
多功能配電測控儀 |
XTD-FT(6ZB)【自帶數據存儲統計和諧波監測功能】 |
|
指示24臺 |
電容投切狀態指示器 |
XTD-__MXH【可指示32臺共補和24臺分補模塊電容投切狀態】 |
