V型：即XTD-8MV高性能系列補償模塊，該系列產品嚴格按國標GB/T
15576-2008《低壓成套無功功率補償裝置》生產，斷路器短路保護分?jǐn)嗄芰Α?5KA，電容器本體嚴格按GB/T
12747《自愈式低壓電壓并聯電容器》條款要求生產。
XTD-8MV系列補償模塊包括：高性能型油式補償模塊和高性能型干式補償模塊，主要由智能測控單元、晶閘管復合開關電路、高分?jǐn)嘈退軞嗦菲�、兩只共補（△型）、一只或兩只分補（Y型）大容量低壓自愈式電力電容器構成；每臺模塊可實現多組電容分別投切功能。【油式電容采用進口高溫膜為原材料，油浸或微晶蠟為介質；干式電容采用進口高溫膜為原材料，充氣或環氧樹脂為介質，無泄漏、防爆】
V型補償模塊是G型補償模塊的升級系列，新增性能如下：
V型比G型系列外觀更加精美；軟、硬件更加完善；
大容量及雙電容器結構：共補可升級到40+40大容量，分補由原先的單組可升級到雙組40+40大容量，大大降低了單位無功容量的成本，簡化了安裝，縮小了單位無功容量的體積，降低了單位無功容量的總裝、使用成本。
V型低壓無功補償模塊采用雙電容器結構，共補模塊每臺含有兩組“△”型電力電容器，每組“△”型低壓電力電容器可以獨立投切，分補模塊每臺含有兩組“Y”型電力電容器，其中有六個單相電力電容器，每個單相電力電容器可以獨立投切。每組“△”型電力電容器最大容量40kvar，兩組為80kvar；每組“Y”型電力電容器容量40kvar，兩組為80kvar。
對用電現場的諧波是否超標實時監測并有效輸出保護，使智能電容能夠在諧波超標情況下迅速切除和閉鎖投入，避免因諧波引起的智能電容器燒毀或爆炸；
斷路器：采用短路高分?jǐn)嗄芰λ軞嗦菲鳎焖俜謹�、專門分?jǐn)嗳菪载?fù)載；
塑殼斷路器同時作為V型低壓無功補償模塊的電源接入端子和電流速切保護組件，其額定極限短路分?jǐn)嗄芰cu=25KA、額定工作短路分?jǐn)嗄芰cs=18KA。
晶閘管：采用耐壓更高和通流能力更大的最新進口系列。
|
補償
方式 |
容量
(kvar) |
名稱 |

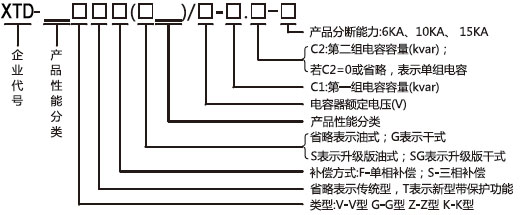

產品型號及規格 |
|
高性能型油式 |
高性能型干式 |
|
共補
△ |
40+40 |
共補
模塊 |
XTD-__MVS/450-40.40 |
XTD-__MVS(G)/450-40.40 |
|
40+20 |
XTD-__MVS/450-40.20 |
XTD-__MVS(G)/450-40.20 |
|
20+20 |
XTD-__MVS/450-20.20 |
XTD-__MVS(G)/450-20.20 |
|
20+10 |
XTD-__MVS/450-20.10 |
XTD-__MVS(G)/450-20.10 |
|
15+10 |
XTD-__MVS/450-15.10 |
XTD-__MVS(G)/450-15.10 |
|
10+10 |
XTD-__MVS/450-10.10 |
XTD-__MVS(G)/450-10.10 |
|
10+5 |
XTD-__MVS/450-10.5 |
XTD-__MVS(G)/450-10.5 |
|
5+5 |
XTD-__MVS/450-5.5 |
XTD-__MVS(G)/450-5.5 |
|
控制32臺
共補模塊 |
諧波監測型控制器 |
XTD-FT(H) 【自帶諧波監測功能】 |
|
組合式控制器 |
XTD-FT(Z) 【自帶數顯表、諧波監測和電容狀態顯示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自帶USB接口、數據存儲統計和諧波監測功能】 |
|
XTD-FT(U3)【自帶電容投切狀態指示、USB接口、數據存儲統計和諧波監測功能】 |
|
觸摸屏式控制器 |
XTD-FT(U) 【觸摸屏式、自帶USB接口、數據存儲統計和諧波監測功能】 |
|
多功能配電測控儀 |
XTD-FT(6ZB)【自帶數據存儲統計和諧波監測功能】 |
|
指示32臺 |
電容投切狀態指示器 |
XTD-__MXH【可指示32臺共補和24臺分補模塊電容投切狀態】 |
|
分補
Y |
40+40 |
分補
模塊
（雙組） |
XTD-__MVF/250-40.40 |
XTD-__MVF(G)/250-40.40 |
|
40+20 |
XTD-__MVF/250-40.20 |
XTD-__MVF(G)/250-40.20 |
|
20+20 |
XTD-__MVF/250-20.20 |
XTD-__MVF(G)/250-20.20 |
|
20+10 |
XTD-__MVF/250-20.10 |
XTD-__MVF(G)/250-20.10 |
|
15+10 |
XTD-__MVF/250-15.10 |
XTD-__MVF(G)/250-15.10 |
|
10+10 |
XTD-__MVF/250-10.10 |
XTD-__MVF(G)/250-10.10 |
|
10+5 |
XTD-__MVF/250-10.5 |
XTD-__MVF(G)/250-10.5 |
|
5+5 |
XTD-__MVF/250-5.5 |
XTD-__MVF(G)/250-5.5 |
|
控制23臺分補模塊 |
諧波監測型控制器 |
XTD-FT(H) 【自帶諧波監測功能】 |
|
組合式控制器 |
XTD-FT(Z) 【自帶數顯表、諧波監測和電容狀態顯示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自帶USB接口、數據存儲統計和諧波監測功能】 |
|
XTD-FT(U3)【自帶電容投切狀態指示、USB接口、數據存儲統計和諧波監測功能】 |
|
觸摸屏式控制器 |
XTD-FT(U) 【觸摸屏式、自帶USB接口、數據存儲統計和諧波監測功能】 |
|
多功能配電測控儀 |
XTD-FT(6ZB)【自帶數據存儲統計和諧波監測功能】 |
|
指示24臺 |
電容投切狀態指示器 |
XTD-__MXH【可指示32臺共補和24臺分補模塊電容投切狀態】 |
