一、 產品概述
TBBF系列柱上式高壓無功自動補償裝置（以下簡稱裝置）適用于10KV和6KV配電線路中，安裝在架空線路上，作為提高功率因數，減少線路損耗，節約電能，改善電壓質量之用，也可用于小型化終端變電所10KV母線無功補償，高壓電動機就地補償。
本裝置由跌落式熔斷器、大容量電壓互感器、電容器投切專用真空接觸器、電流互感器，氧化鋅避雷器、全膜高壓并聯電容器、高壓電容器自動補償控制裝置、戶外高壓電流互感器及箱體等組成。采用一體化結構，配置齊全、結構緊湊、安裝簡單、維護方便、質量穩定、使用壽命長。

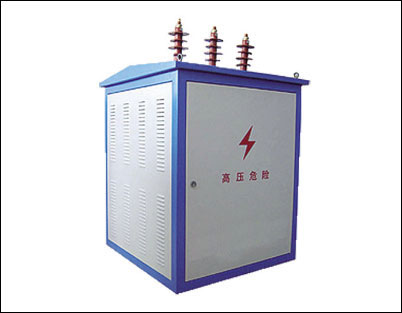

二、 產品外形及規格型號
2. 規格型號及主要技術參數
|
序號 |
型號 |
額定電壓(KV) |
電容器組額定電壓(KV) |
額定容量
(kvar) |
額定電流(A) |
允許穩態過電壓 |
允許穩態過電流 |
額定頻率 |
電容器
組數 |
|
1 |
TBBF10-100 |
10 |
10.5 |
100 |
5.5 |
1.1UN |
1.3IN |
50 |
1 |
|
2 |
TBBF10-200 |
10 |
200 |
11 |
50 |
1 |
|
3 |
TBBF10-300 |
10 |
300 |
16.5 |
50 |
可按需求 |
|
4 |
TBBF10-360 |
10 |
360 |
19.8 |
50 |
可按需求 |
|
5 |
TBBF10-450 |
10 |
450 |
24.7 |
50 |
可按需求 |
|
6 |
TBBF10-600 |
10 |
600 |
33 |
50 |
可按需求 |
|
7 |
TBBF10-900 |
10 |
900 |
49.4 |
50 |
可按需求 |
|
8 |
TBBF10-1200 |
10 |
1200 |
65.9 |
50 |
可按需求 |
|
9 |
TBBF6-100 |
6 |
6.3 |
100 |
9.2 |
50 |
1 |
|
10 |
TBBF6-200 |
6 |
200 |
18.3 |
50 |
1 |
|
11 |
TBBF6-300 |
6 |
300 |
27.5 |
50 |
可按需求 |
|
12 |
TBBF6-360 |
6 |
360 |
33 |
50 |
可按需求 |
|
13 |
TBBF6-450 |
6 |
450 |
41.2 |
50 |
可按需求 |
|
14 |
TBBF6-600 |
6 |
600 |
54.9 |
50 |
可按需求 |
|
15 |
TBBF6-900 |
6 |
900 |
72.4 |
50 |
可按需求 |
|
16 |
TBBF6-1200 |
6 |
1200 |
110 |
50 |
可按需求 |
三、 使用條件
1.
海拔高度：≤1000m；風速：≤35m/s；地震：地震強度≤8度；日照：最大幅度為0.1w/cm2；
2. 周圍空氣溫度：-40℃～+45℃
3. 化學條件：安裝場所無有害氣體和蒸汽，無導電性或爆炸性塵埃及嚴重霉菌。
4. 抗污染能力：外部絕緣泄漏比距≥2.5cm/Kv；
5. 安裝：安裝傾斜度不超過5°；
6. 安裝地點：諧波含量符合國家有關規定。
