一.諧波的產生及危害
諧波主要是電網中大量使用非線性設備產生的，例如：開關電源、大功率電動機、電弧爐、變頻器、整流器、單相照明、UPS電源、電焊機、電氣化機車、軋機、數控機床、電子控制機構等的使用均會產生諧波。該類設備產生的諧波致使用戶有功電量增加，電費成本上升，變壓器發熱加劇，電子設備失靈，電容補償無法運行。更為嚴重的是當電容器組與系統產生并聯諧振時，電流成倍增加，致使開關跳閘，熔斷器熔斷，投切開關燒毀，另外諧波電壓加速電容器衰減，縮短其使用壽命。
二.諧波治理常用方法
1.抗諧波：由于諧波引起電壓畸變、電流放大超出元器件的額定電壓和電流，所以抗諧波主要是通過提高電容、開關等元器件的耐壓等級和通流參數從而提高補償設備抗諧波干擾的能力，但是元器件的物理參數是有一定限度的，電容合閘時仍會將諧波電流放大，倒送至電網，導致元器件經常損壞，所以此種方法不能從根本上解決諧波污染的問題。
2.諧波抑制（部分濾波）：主要是通過在電容補償回路中串聯與之相匹配的電抗器同時提高電容、開關的物理參數，從而有效濾除電網中的部分諧波電流，一般為30%左右，此外電容合閘時不會產生諧波電流放大，倒送至電網加重污染等問題，該方法既能有效抑制諧波，又能保證補償設備正常工作。此種諧波治理方法是目前最經濟也是最常用的有效方法，但此種方法不能從根源上徹底解決諧波污染狀況，如果在諧波污染較為嚴重的情況下，必須量身定做無源濾波器或配置有源濾波器。
3.無源濾波：無源濾波器（LC濾波器）是指用電阻R/電感L/電容C等無源元件組合設計構成的濾波器，以對某次諧波或其以上次諧波形成低阻抗通路，以達到濾除諧波的作用。無源濾波裝置是目前應用較為廣泛的諧波治理手段，它是按照希望抑制的諧波次數專門量身制造的，采用電感、電容的調諧原理，將諧波陷落在濾波器中，以減少對電網的注入。特點：結構簡單，技術已比較成熟，應用領域廣泛，相比有源濾波成本較低，與抑制諧波方法相比成本較高；但是諧波濾除效果受電網阻抗及元器件品質參數影響較大，濾波參數容易發生漂移，自適應差，濾波不夠徹底，所以需經常進行系統參數的校正，或重新設計。
4.有源濾波：采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。通過檢測系統中的電流等信號，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。特點：從原理上講，可以基本完全濾除系統中的諧波，具有不用電感、體積小、重量輕等優點；但是技術相對不夠成熟，價格太高，受硬件限制，容量較小，應用場合有限等。此種方法能從根源上基本解決諧波污染的狀況，代表著未來濾波發展的方向。
三.低壓諧波抑制（濾波）無功補償模塊概述
傳統諧波抑制智能電容沒有對電容器、投切開關等關鍵部件運行狀態實施有效監測，更沒有一旦監測到關鍵部件出現故障，能迅速將故障從電網隔離的執行機構，因此傳統智能電容實際運行中，容易發生過補償，造成巨額罰款，容易發生電容燃爆，系統諧振，造成嚴重事故。
新一代XTD諧波抑制智能電容不但具有傳統智能電容自動過零投切、分相補償以及數據上傳功能，更具有關鍵部件運行狀態實時監測、故障迅速隔離保護功能，能極大減少因電容補償存在的安全隱患，杜絕因過補償造成的用電罰款。
XTD系列低壓諧波抑制（濾波）無功補償模塊具有現代電網要求的自動過零投切、分相補償和諧波抑制以及數據上傳功能，是0.4KV-0.75KV電壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備，目前靜態低壓諧波抑制（濾波）無功補償模塊根據所采用的復合開關共兩種：一種是晶閘管（可控硅）復合開關，另一種是單片機復合開關又稱同步開關或零投切繼電器開關組件，由于采用晶閘管復合開關智能電容的品質遠遠優于單片機復合開關智能電容（具體品質比較說明見A版說明書P1頁），所以有較大諧波污染場合不建議采用單片機復合開關智能電容須采用晶閘管復合開關智能電容。

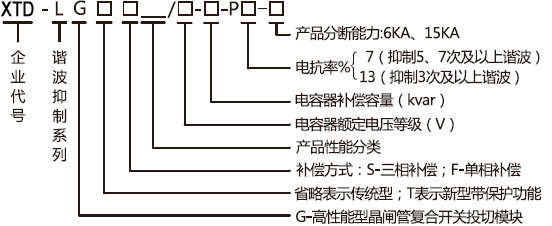

四.高性能型靜態諧波抑制無功補償模塊型號定義
五.高性能型諧波抑制模塊
