一. 產品概述
XTD-FK系列智能復合開關是由晶閘管（選配）、保護電路、過零觸發電路、大功率磁保持繼電器等構成，是最新一代低壓無功補償電容器的投切器件。確保過零投切、無涌流、無過電壓、繼電器觸點不燒結、功耗極小、不產生諧波，還可頻繁投切，可實現三相補償、分相補償、相間補償功能，克服了傳統機械式接觸器或其它機電一體化開關投切電容器過程中產生的高倍涌流、過電壓、噪聲以及開關不可以頻繁動作，不可以相間補償?shù)谋撞�。與同類廠家比較具有體積更小，保護功能更周全，使用壽命更長等優點。此系列產品是本公司研發的專利產品，受多項國家專利保護。

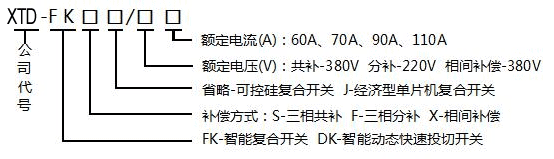

二. 產品型號及規格命名
三. 產品型號規格及安裝尺寸
|
投切方式 |
智能復合開關 |
|
型號規格 |
投切電容容量 |
|
三相共補 |
XTD-FKS_/380V-60A |
共補容量≤30kvar |
|
XTD-FKS_/380V-90A |
共補容量≤50kvar |
|
分相補償 |
XTD-FKF_/220V-60A |
分補容量≤30kvar |
|
相間補償 |
XTD-FKX_/380V-60A |
相間補償容量≤30kvar |
|
外觀
外形尺寸 |
智能復合開關：長100mm×寬95mm×厚91mm
新智能復合開關：長108mm×寬118mm×厚114mm |
|
安裝
尺寸 |
安裝所用標準件用戶自備，Φ4螺絲螺母*4 |
四. 電氣接線端子定義
|
名稱 |
智能復合開關 |
|
接線
端子圖
|
 |
|
端子定義 |
外控DC12V |
RS-485
手動接線 |
RS-485
網口接線 |
|
三相控制 |
分相控制 |
相間控制 |
適用于所有控制方式 |
|
01 |
母線UA |
母線UA |
母線UA |
|
03 |
母線UB |
母線UB |
母線UB |
|
05 |
母線UC |
母線UC |
母線UC |
|
02 |
電容器UA |
電容器UA |
電容器UA |
|
04 |
電容器UB |
電容器UB |
電容器UB |
|
06 |
電容器UC |
電容器UC |
電容器UC |
|
11 |
零線 |
零線 |
零線 |
零線 |
零線 |
|
12 |
K+ |
K+ |
K+ |
485B-1 |
—— |
|
13 |
K- |
KA- |
KAB- |
485A-1 |
—— |
|
14 |
NC |
KB- |
KBC- |
485B-2 |
—— |
|
15 |
NC |
KC- |
KCA- |
485A-2 |
—— |
|
20 |
—— |
—— |
—— |
—— |
—— |
|
21 |
—— |
—— |
—— |
—— |
—— |
|
22 |
—— |
—— |
—— |
—— |
—— |
|
00 |
—— |
—— |
—— |
—— |
—— |
|
23 |
—— |
—— |
—— |
—— |
—— |
|
COMM1 |
—— |
—— |
—— |
—— |
RJ45網口 |
|
COMM2 |
—— |
—— |
—— |
—— |
RJ45網口 |
-
一次線：根據電容器容量大小選擇合適截面積的國標電纜線對應以上表格接線，并壓實接牢，切勿接反接錯；
-
二次線：1.0～1.5mm，或我公司配送的RJ45網絡數據插拔線（僅限RS-485網口接線）
|
