一. 產品概述
XTD-DK系列智能動態快速投切開關是一種對低壓補償電容器進行快速投切的功率器件，采用晶閘管模塊進行投切，工作過程無涌流，無沖擊電壓，響應時間小于20ms，適用于0.4KV系統下頻繁變化的容性或感性負載的通斷控制。集成了晶閘管模塊、隔離電路、觸發電路、保護電路及散熱裝置等元件，通斷時無涌流、無過電壓，工作時無噪音，允許頻繁投切，安裝接線簡單方便。

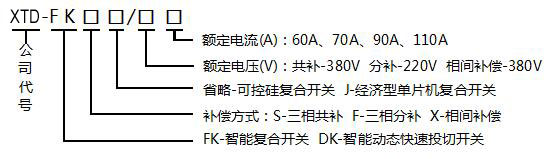

二. 產品型號及規格命名
三. 產品型號規格及安裝尺寸
|
產品名稱 |
智能動態快速投切開關 |
|
型號規格 |
投切電容容量 |
|
三相共補 |
XTD-DKS/380V-70A |
共補容量≤30kvar |
|
XTD-DKS/380V-110A |
共補容量≤50kvar |
|
分相補償 |
XTD-DKF/220V-70A |
分補容量≤30kvar |
|
XTD-DKF/220V-110A |
分補容量≤50kvar |
|
相間補償 |
XTD-DKX/380V-70A |
相間補償容量≤30kvar |
|

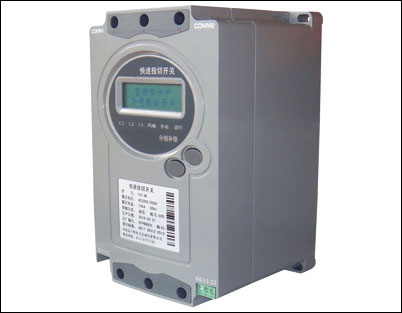

外觀
外形尺寸 |
寬132mm×高212mm×厚132mm |
四. 電氣接線端子定義
|
名稱 |
智能動態快速投切開關 |
|
端子號 |
RS-485網口接線 |
|
適用于所有控制方式 |
|
01 |
母線UA |
|
03 |
母線UB |
|
05 |
母線UC |
|
02 |
電容器UA |
|
04 |
電容器UB |
|
06 |
電容器UC |
|
11 |
零線 |
|
12 |
—— |
|
13 |
—— |
|
14 |
—— |
|
15 |
—— |
|
20 |
溫度信號公共端，負極 |
|
21 |
電容器溫度信號輸入 |
|
22 |
電抗器溫度信號輸入 |
|
00 |
接安全大地 |
|
23 |
NC |
|
COMM1 |
RJ45網口 |
|
COMM2 |
RJ45網口 |
|
一次線：根據電容器容量大小選擇合適截面積的國標電纜線對應以上表格接線并壓實接牢，切勿接反接錯；
二次線：我公司配送的RJ45網絡數據插拔線（僅限RS-485網口接線） |
