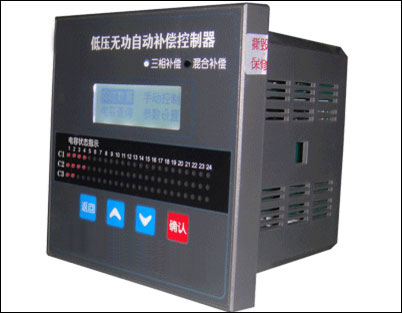

一. 產品概述

   XTD新一代多功能低壓無功功率型控制器采用超強抗干擾單片機和雙“看門狗”設計，整機自檢，防止控制器工作中死機造成的過補償或不補償，可靠性極高。采用無功功率為控制物理量、無功趨勢預測和延時多點采樣技術，有效避免投切震蕩。設置過電壓、欠電壓、缺相保護、諧波監測、配電總電流低流保護、配電系統過溫保護等功能，一旦超過預警數值，速切電容器；設有數據通信接口，采用即插即用的方式，滿足不同的通信要求。產品可以三相共補控制，也可以三相負荷獨立采樣，實現電網三相負荷不平衡的分相補償控制功能。產品在電網低負荷時能閉鎖控制，并迅速切除在投的電容，有效防止負荷跌落后產生的過補償。

二. 主要功能

1. 測量功能

   取樣互感器極性自動判別，接入時無需考慮極性要求；配電電壓、電流、功率因數、有功功率、無功功率測量；配電系統頻率，環境溫度測量。

2. 參數設置功能

• 過壓值、欠壓值、過溫度值等保護定值的設置；
• 延時時間、投入、切除門限等投切限值的設置；
• 取樣電流互感器變比的設置。

3. 控制功能

• 自動，手動控制電容器的投切；
• 自控時，根據受控物理量（無功功率，功率因數、電壓、電流等）進行投切；
• 容量相同的電容器按循環投切原則工作，容量不同的電容器按無功缺額進行編碼投切；
• 控制器可對系統無功及電壓變化進行預測，如投切電容后再需進行逆向操作的則不進行投切。

4. 保護功能

• 配電系統過電壓，欠電壓，缺相保護速切電容器；配電總電流低流保護，切除電容器；
• 配電系統環境溫度超限保護，速切電容器；引入無功潮流判斷，可有效防止投切振蕩。

5. 信號功能

   各臺電容器投運、退運狀態信號顯示；各臺電容器容量信號顯示；配電參數越限信號（過、欠壓等）顯示；控制器本身或電容器故障顯示。

三. 主要技術指標

1. 使用環境

• 環境溫度：-25～+55℃；
• 相對濕度：40℃時20%～90%；
• 大氣壓力：79.5～106.0Kpa；
• 海拔高度：≤3000m；
• 其它要求：無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。

2. 工作電源

• 額定電壓： ～220V±20%（特殊規格可定做），～50Hz，電壓畸變率≤5%；
• 額定功率：≤3VA；允許偏差：±20%；
• 電壓波形：正弦波，總畸變率≤5%；
• 工作頻率：48.5～51.5Hz。

3. 取樣信號

• 電壓信號：～220V，～50Hz（分補/混補控制器）；
• 電流信號：0～5A。

4. 測量精度

• 電    壓：≤±0.5%（在80%～120%額定電壓范圍內）；
• 電    流：≤±2%（在5%～20%額定電流范圍內）， ≤±1%（在20%～120%額定電流范圍內）；
• 無功功率：≤±2%；
• 功率因數：≤±0.01。

5. 控制能力

• 控制對象：本公司智能復合開關；
• 控制方式：通訊式控制，RS-485總線與本公司復合開關通訊接口相連；
• 控制容量：①三相補償式：32臺共補復合開關； ②分相補償式：23臺分補復合開關；③混合補償式：32臺共補復合開關+23臺分補復合開關。
• 控制精度：①無功功率：最小電容器容量的±120%；②功率因數：≤±0.01。

6. 參數設置

• 電流變比設置：1～9999；
• 控制延時：1～300S。

四. 接線端子圖及安裝尺寸
