一. 產品概述
XTD新一代多功能低壓無功功率型控制器采用超強抗干擾單片機和雙“看門狗”設計，整機自檢，防止控制器工作中死機造成的過補償或不補償，可靠性極高。采用無功功率為控制物理量、無功趨勢預測和延時多點采樣技術，有效避免投切震蕩。設置過電壓、欠電壓、缺相保護、諧波監測、配電總電流低流保護、配電系統過溫保護等功能，一旦超過預警數值，速切電容器；設有數據通信接口，采用即插即用的方式，滿足不同的通信要求。產品可以三相共補控制，也可以三相負荷獨立采樣，實現電網三相負荷不平衡的分相補償控制功能。產品在電網低負荷時能閉鎖控制，并迅速切除在投的電容，有效防止負荷跌落后產生的過補償。
我公司的系列控制器全部通過歷經多年的市場檢驗，并不斷的創新、改進，較好地適應現代電網對無功補償控制的要求。用戶可以根據不同的使用場合要求選擇相應規格的控制器以滿足特定功能的要求。
二. 主要功能
1. 測量功能
取樣互感器極性自動判別，接入時無需考慮極性要求；配電電壓、電流、功率因數、有功功率、無功功率測量；配電系統頻率，環境溫度測量。
2. 參數設置功能
-
過壓值、欠壓值、過溫度值等保護定值的設置；
-
延時時間、投入、切除門限等投切限值的設置；
-
取樣電流互感器變比的設置。
3. 控制功能
-
自動，手動控制電容器的投切；
-
自控時，根據受控物理量（無功功率，功率因數、電壓、電流等）進行投切；
-
容量相同的電容器按循環投切原則工作，容量不同的電容器按無功缺額進行編碼投切；
-
控制器可對系統無功及電壓變化進行預測，如投切電容后再需進行逆向操作的則不進行投切。
4. 保護功能
-
配電系統過電壓，欠電壓，缺相保護速切電容器；配電總電流低流保護，切除電容器；
-
配電系統環境溫度超限保護，速切電容器；引入無功潮流判斷，可有效防止投切振蕩。
5. 信號功能
各臺電容器投運、退運狀態信號顯示；各臺電容器容量信號顯示；配電參數越限信號（過、欠壓等）顯示；控制器本身或電容器故障顯示。
三. 主要技術指標
1. 使用環境
-
環境溫度：-25～+55℃；
-
相對濕度：40℃時20%～90%；
-
大氣壓力：79.5～106.0Kpa；
-
海拔高度：≤3000m；
-
其它要求：無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。
2. 工作電源
-
額定電壓：
～220V±20%（特殊規格可定做），～50Hz，電壓畸變率≤5%；
-
額定功率：≤3VA；允許偏差：±20%；
-
電壓波形：正弦波，總畸變率≤5%；
-
工作頻率：48.5～51.5Hz。
3. 取樣信號
-
電壓信號：～220V，～50Hz（分補/混補控制器）；
-
電流信號：0～5A。
4. 測量精度
-
電 壓：≤±0.5%（在80%～120%額定電壓范圍內）；
-
電 流：≤±2%（在5%～20%額定電流范圍內），
≤±1%（在20%～120%額定電流范圍內）；
-
無功功率：≤±2%；
-
功率因數：≤±0.01。
5. 控制能力
-
控制對象：本公司所有類型低壓無功補償模塊；
-
控制方式：通訊式控制，RS-485總線與本公司低壓無功補償模塊通訊接口相連；
-
控制容量：①三相補償式：32臺共補模塊；
②分相補償式：23臺分補模塊；
③混合補償式：32臺共補模塊+23臺分補模塊。
-
控制精度：①無功功率：最小電容器容量的±120%；
②功率因數：≤±0.01。
6. 參數設置
-
電流變比設置：1～9999；
-
控制延時：1～300S。
四. 接線端子圖及安裝尺寸
|
產品
名稱 |

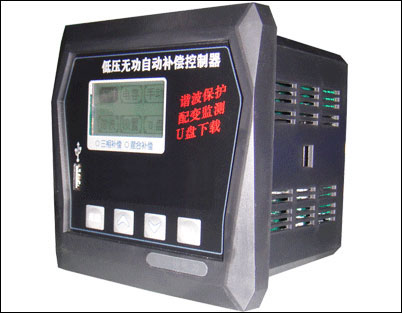

USB接口低壓無功補償控制器 |
|
型號及
規格 |
XTD-FT(U2) |
|
外觀
外形尺寸
︵
寬
×
高
×
深
︶ |
外形尺寸：125(W)×125(H)×110(D)mm3 |
|
安裝
尺寸 |
機械安裝：在屏柜上開W*H-113×113mm2的方孔，將控制器從屏前推入方孔內，把配給的緊固件插入安裝槽中，上緊螺絲即可把控制器固定在屏上。 |
|
電
氣
接
線
端
子
定
義 |
諧波監測型控制器FST-FT(U2)-共補型接線端子定義 |
|
諧波監測型控制器FST-FT(U2)-混補型接線端子定義 |
|
主要
功能 |
1.控制容量
- 三相補償式：32臺共補型模塊；
- 分相補償式：23臺分補型模塊；
- 混合補償式：32臺共補型模塊+23臺分補型模塊
2.取樣信號
- 共補型-取樣電壓：～380V（UAC）、取樣電流：IB；
- 混補型-取樣電壓：～220V、取樣電流：IA IB IC；
- 電流信號：0～5A。
3.電容狀態指示功能：可指示16臺模塊電容投切狀態
4.通訊功能
-
與上位機通訊，采用MODBUS協議，通訊地址和通訊速率可設；
- 與下位機(無功補償模塊)通訊。
5.其它功能指標：見如上控制器主要功能/技術指標 |
